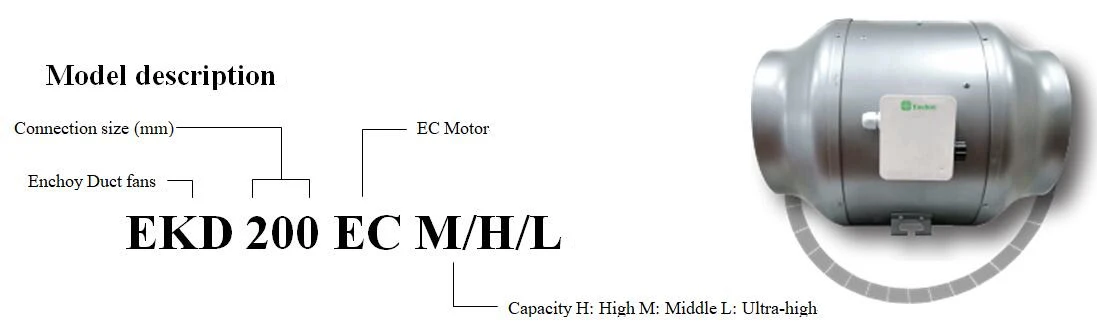

Ventilator mešanog protoka

• Ventilator se koristi za prevoz "čistog" zraka, što znači da nije namijenjeno vatrogasnim supstancama, eksplozivima, brusnim prašinom, čađom itd. .

• Ventilator je opremljen asinhronim vanjskim indukcijskim motorom rotora sa zatvorenim kugličnim ležajevima bez održavanja .

• kondenzator ima konačni vijek i treba ga zamijeniti nakon 45 sati, 000 sati opere (oko 5 godina) za osiguranje maksimalne funkcije . neispravan kondenzator može prouzrokovati štetu .

• Da biste postigli maksimalni životni vijek za instalacije u vlažnim ili hladnim okruženjima, ventilator treba raditi neprekidno .

• Ventilator se može instalirati vani ili u drugim vlažnim okruženjima . Provjerite je li ventilator opremljen drenažom .

• Ventilator se može instalirati u bilo kojem položaju .

• Ventilator mora biti instaliran prema naljepnici smjera zraka na ventilatoru .

• Ventilator mora biti povezan na kanal ili opremljen sigurnosnim rešetkom .

• Ventilator treba biti instaliran na siguran način i osigurati da nema stranih objekata koji nisu iza .

• Ventilator treba biti instaliran na način koji se pružaju usluge i održavanje lako .

• Ventilator treba instalirati na način da se vibracije ne mogu prevrtati na kanal ili zgradu .

• Da biste regulirali brzinu, transformator, triac ili frekvencijski pretvarač, može se povezati .

• Dijagram ožičenja se nanosi na unutrašnjoj strani razvodne kutije ili zasebno zatvorene .

• ventilator mora biti instaliran i električno priključen na ispravan način utemeljen .

• Uvijek koristite interni termokontakt, pogledajte Diagram ožičenja .

• Električne instalacije mora izvesti ovlašteni električar .

• Električne instalacije moraju biti povezane na lokalno smješten za napetost besplatni preklopnik ili prekidač glave koji se može zaključati .

Prilikom početka provjerite je li:

• trenutna ne prelazi više od +5% onoga što je navedeno na etiketi .

• Priključni napon je između +6% do -10% nazivnog napona .

• Ne pojavljuje se buka kada započinje ventilator .

• Smjer rotacije u fazi 3- faza su prema naljepnici .

• Ventilator se mora prevoziti u ambalažu dok se ne instalacija ne sprečava oštećenja transporta, ogrebotina i ventilatora da se prljavi .

• Pažnja, pazite na oštre rubove i uglove .

• Prije nego što započne servis, održavanje ili popravak, ventilator mora biti napetost, a impeler se mora zaustaviti .

• Razmislite o težini ventilatora prilikom uklanjanja ili otvaranja većih navijača kako biste izbjegli zaglavljenje i kontuzije .

• Ventilator se mora očistiti po potrebi, barem jednom godišnje za održavanje kapaciteta i izbjegavati, neravnoteže koje može prouzrokovati nepotrebne štete na ležajevima .

• Ležajevi ventilatora su bez održavanja i trebaju se obnoviti samo ako je potrebno .

• Prilikom čišćenja ventilatora, čišćenje visokog pritiska ili jak rastvarač ne smiju se koristiti .

• Čišćenje treba obaviti bez iskrcavanja ili oštećenja rotora .

• Pazite da nema buke od ventilatora .

1. Pazite da napetost ima napetost .

2. Preseci napetost i potvrdi da rotor nije blokiran .

3. Proverite termokontakt / motorski zaštitnik . ako se isključuje uzrok pregrijavanja, ne treba se ponoviti . da bi se napeto odvojilo za 1 . 6a od 1 . ako ima automatski termo-zaštitnik, resetiranje će se automatski izvršiti kada će se resetirati automatski Motor je hladan.

4. Provjerite je li kondenzator povezan, (samo jednofazna) prema dijagramu ožičenja .

5. Ako ventilator još uvek ne radi, prvo treba učiniti je obnoviti kondenzator .

6. Ako ništa od toga ne uspije, obratite se svom dobavljaču ventilatora .

7. Ako se ventilator vrati u dobavljaču, mora se očistiti, motorni kabel neoštećen i detaljan izveštaj o neusklađenosti priloženi .

Jamstvo vrijedi samo pod uvjetom da se ventilator koristi u skladu s ovim "Smjerovima probuse" .

Sl. . 1:

Krivulja ventilatora opisuje kapacitet ventilatora, i . e . protok ventilatora u različitim pritiscima pri koristim ulaznom naponu .

Dijagram ventilatora ima pritisak u Pascalu, PA, na vertikalnoj osi i protoku u kubnim metar u sekundi, m³/ s, na vodoravnoj osi .

Točka na krivulja ventilatora koja pokazuje trenutni pritisak i protok naziva se navijačkim fanovima . u našem primjeru koji je označen sa p .

Ako se pritisak povećava u kanalima, radna točka pomiče se duž krivulje ventilatora i stoga se dobija niži protok . u primjeru bi se radna tačka kretala .

Sl. . 2:

Sistemska linija opisuje ukupno ponašanje ventilacijskog sustava (kanala, prigušivača i valvetc .) .

Duž ove sistemske linije, s radnom poničicom premještena je sa P2 na P3 dok se rotaciona brza promijenila .

Izrazini koraci napona sa npr. {. transformator proizvodi različite krivulje ventilatora, 135 V i230 V, naznačeno u primjeru .

Sl. . 3:

Naše krivulje ventilatora predstavljaju ukupni pritisak u Pascalu . potpuni pritisak=statički + dinamički pritisak .

Statički tlak je pritisak ventilatora u odnosu na atmosferski tlak . To je taj pritisak koji će prevazići gubitke tlaka ventilacijskog sistema .

Dinamični pritisak je izračunati pritisak koji se pojavljuje na izlazu ventilatora, a nadreženo je dinamički pritisak koji se povećava u obliku dinamičkog tlaka . da li je vidljiv gubitak tlaka . ako je gubitak pritiska u sistemu poznat, ventilator čiji Razlika između ukupnog i dinamičkog pritiska odgovara gubitku pritiska u sistemu mora se naći .

Zvučni podaci u ovoj brošuri temelje se na sljedećim definicijama: u sistemu se mora naći .

Točke za koje su prikazani zvučni podaci su duž sistemske linije definirane pritiskom i protokom navedenim u tablici zvučnih podataka za svaki ventilator . u tim tablicama postoje tri vrste zvuka u tim tablicama; Ulaz i izlazni zvuk mjere se u kanalu, dok se okolni zvuk mjeri izvan ventilatora i kanala . za sve ove vrste zvuka, takođe su izračunati nivo zvučnog tlaka . Mjerenja su u skladu sa ISO 5136 za zvuk koji se meri na kanal .

Merenja zvuka na Enchoju izrađene su prema ISO standardima i sa fanovima u svojim kućištima, jer je ovo blizu vrijednosti stvarnosti .

ISO-metoda:Mjerenje se vrši u kanalu s određenim dizajnom i ne-reflektirajućom priključkom . mjerenja i proračuni izrađeni su u 1/1 oktavnoj bend .

Mjerenja ventilatora bez da je smještena u nižem zvuku . Trgovinsko udruženje u SAD-u, navodi se na zvučnim podacima proizvođača da je rezultat zvučne mjere obožavatelja bez udaljenosti od 250 Hz i niže od ventilatora u kućištu .

AMCA-metoda:Mjerenje je izrađeno od ventilatora sa stambenom prostorom u anehojskoj sobi, što rezultira nižim nivoom zvuka .

Točnost mjerenja

Pri izradi metode mjerenja za zvučnu razinu snage do kanala, međunarodna organizacija standarda, ISO analizirala je i netačnost mjerenja u različitim oktavnim opsegom (90% tačnosti) .

Nivo zvučne snage

Razina zvučne snage, LW (A) koristi se za izračunavanje zvuka iz cijelog ventilacijskog sustava . Ovaj sistem može biti sastav rešetki, prigušivača i difuzora na primjer .

Nivo zvučne snage je izmjerena vrijednost prema standardima, a ne govori kako se zvuk pojavi kao zvučna snaga da li se nalikuje ljudskom uhom, a-filter se koristi na oznaku LW (a) mjerenom u dB-u (a) .

Nivo zvučnog pritiska

Razina zvučnog tlaka, LP ili LP (A), govori kako ljudsko uho bilježi zvuk ., ovisi o zvučnom nivou snage, udaljenosti od izvora, ograničenja propagiranja i akustičnih karakteristika sobe .

Nivo zvučnog pritiska predstavljen je za sobu sa sobom sa ekvivalentnim apsorpcijskim površinama 20m². 7 DB razlika odgovara udaljenosti od CA 3m, gde se zvuk emitira u polupropažaju .

Nivo zvučnog pritiska može se izračunati kao: LP=LW +10 Dnevnik (q / 4τr2+4 / a)

A=je ekvivalentna apsorpcija u sobi Q=je vrsta širenja:

Q =1 je sferno širenje

Q =2 je poluferična širenja

Q =4 je četvrt sferno širenje

Za slobodan teren, ja {. E {. iz krovnog ventilatora, nivo zvučnog tlaka je kalidan kao: LP=LW +10 logq / 4) 2.

Sa LW (a) TOT na 63db (a), udaljenost od 5 metara, polupazirajuća širenje i besplatni terenski slučaj, rezultat će biti LP (a) =63+10 log2 / 4τ 5²=63-22=41 DB (a)

I na 10 metara: LP (a)=63+10 Log2 / 4τ 10²=63-28=35 DB (a)
